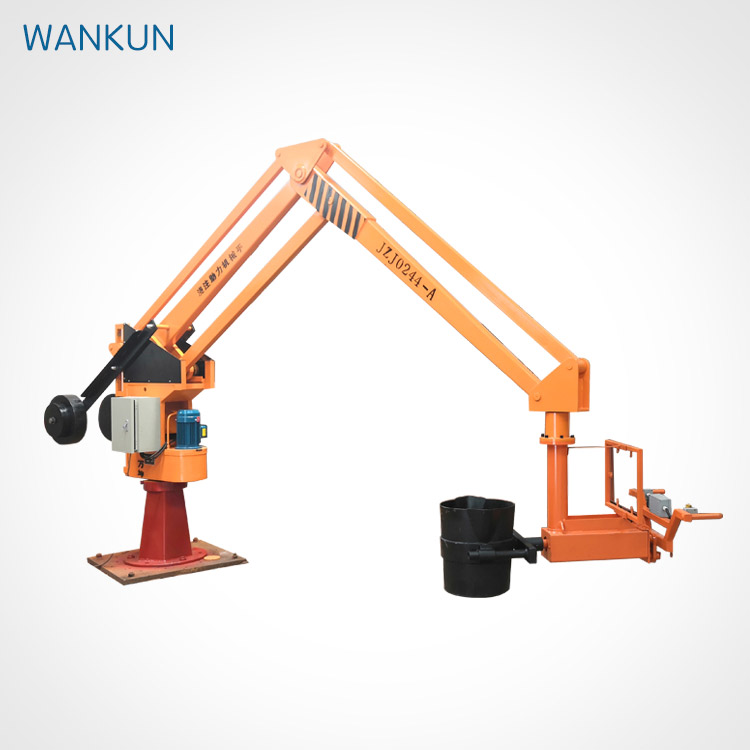

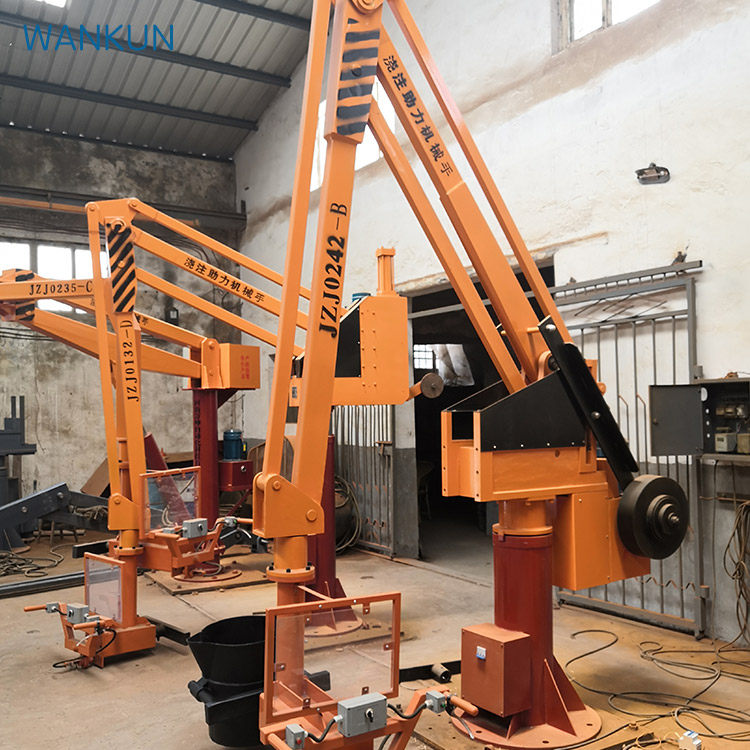

ЗЈЗ серија хидраулични манипулатор ливења

ЗЈЗ серија хидраулични манипулатор ливења је нова врста опреме за ливење и подизање, без прекидача за путовање, користећи сопствени ограничени пут цилиндра и уређ

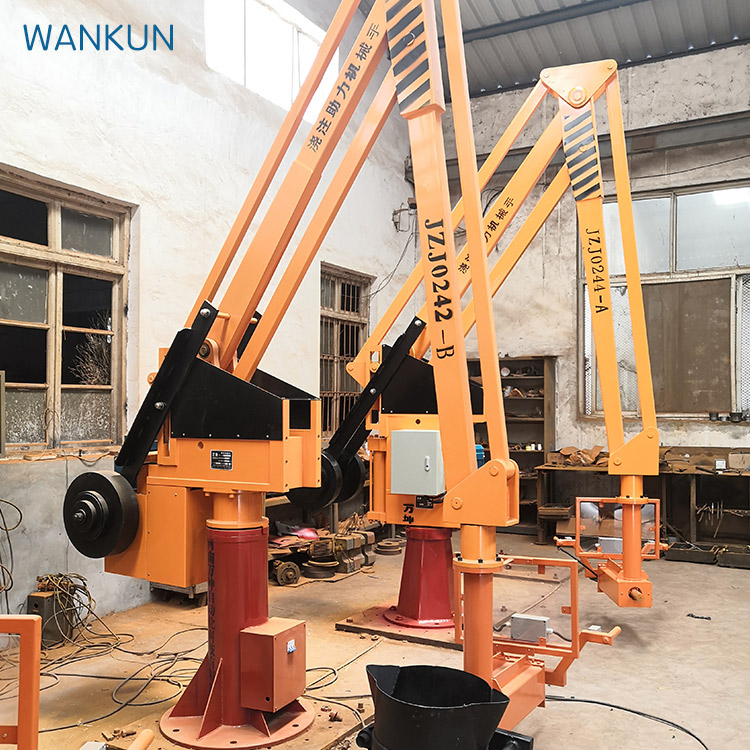

Опис производа

ЗЈЗ серија хидраулични манипулатор ливења је нова врста опреме за ливење и подизање, са следећим карактеристикама:

1, без прекидача путовања, користећи сопствени лимит путовања цилиндра и буферски уређај.По кретању пистонске шипке горе и доле да би се покренуо покрет подизања бума, кретање је релативно стабилно.

Хидраулични систем је опремљен сигурносним уређајем, који има заштитну функцију у случају преоптерећења и тако даље, и избегава оштећење делова и несреће балансирања.

Зјз серије ливење манипулатор је опремљен брзином ограничавања и само-ниже функције, што може учинити тежину пада глатко и уштеде потрошњу енергије. манипулатор је погодан за високу ефикасност подизање и прецизно позиционирање и уградњу тешких објеката унутар 300 кг, посебно за средње и мале ФУНДРИ. има предности мале величине, ниске буке, лагане тежине, нове и компактне структуре, сигурне и поуздане операције, једноставно и погодно одржавање, итд То је нови производ који ослобађа оператера од ручног рада честог учитавања и истовара и побољшава ефикасност производње.

Хидраулични ливење манипулатор подизање тешких предмета се постиже кроз следеће три врсте синтезе покрета:

1, вертикално подизање хидраулични покрет

2. ручно окрените корпус

Покрените хоризонтално ручно



МАин технички параметри ЗЈЗ хидрауличног манипулатора

Табела 1:



Модел

0135

0235

0353

1 040

0244

0304

Оцењено подизање тежине(у кг)

100

200

300

100

200

300

Максимални радијус рада(у mm )

3 500

4 000

Максимална висина подизања(на језикуmm)

1 100,1300 или обичај

Угао ротације (степени)



345

Мотор

Модел

И90С-4

Оцењена брзина

1400 година

RАтене моћ(у кВ)

1.5 Заједнички

Вискозност уља (мм2• С)

Чистоћа уља и система не сме бити нижа од GBT 14039-93 разреда 19/16 или NAS 1638 разреда 10

Спецификације Број анцор вијака

M24x600x6 (уједначена дистрибуција)

Пречник централног круга анкерског вијка

Д (мм )

600

Препоручена величина базе цемента (дужина x ширина x дубина)

1000x1000x450

1000x1000x500

1250 x 1250 x 600








Напољу цртање





Структура и принцип

ЈЗЈ серија хидраулични ливење манипулатор се састоји од пет делова: труп, уравнотежен механизам четворострука, хидраулични систем и електрична контрола, ливење торба уређај за обрачун.



1 Фузион:

Овај део се састоји од базе,

Ротирајуће седиште осовине, седиште руке, вертикална монтажа водича, итд. База се може поставити на цементну базу (фиксну) (види Табела - за димензије базе) или фиксирати на покретну колибу (мобилно). Тело се може ротирати у опсегу од 345 степени око ротирајућег седишта осовине. Вертикална монтажа водича је фиксирана на задњој страни тела, а вожња точкова уравнотеженог механизма са четири везе помера се горе и доле у водич.

2, баланс четири механизам за повезивање шипке:

Овај део се састоји од велике руке, велике руке сложене руке, подизања руке, подизања сложене руке, повезивања шипке, подршке плоче и балансирајућег блока и других делова. Две стране тачке причвршћивања између подршке плоче и причвршћивајуће шипке хоризонтално се померају паром једнослојних ложишта на водилишту тела. Задњи крај велике руке је повезан са главом пистонске шипке хидрауличног цилиндра кроз нож, а вертикални покрет се врши дуж водилице. Подесиви балансирајући блок се инсталира на велику руку повезану са четири везе, која је уравнотежена са самотежењем балансирају

Хидраулични систем :

Систем се састоји од брзине пумпе, електромагнетног усмереног вентила, улазног и повратног уљаног цевовода, сигурносног вентила, хидрауличног цилиндра и тако даље.Када оператер притисне, подигне (или падне) дугме, хидраулично уље кроз електромагнетни вентил у цилиндр, доњу комору, гурне пистонски штапић доле (или горе) кретање, кроз принцип четири везе, тако да се покрене покрет подизања тешких објеката.

Када тежина подизања прелази 1,1 пута вредну тежину, сигурносни вентил се отвара и истовара, тако да се тежина не може подићи, како би се заштитила безбедност целог хидрауличног балансирања. (види Слика 4 за принцип)



Електрична контролна компонента:

Овај део се састоји од мотора, прекидача кола пластичног кућишта, прекидача, контролног дугмета, АЦ контактора, малог релеја, контролног трансформатора итд. (види Табелу 2). Машина користи трофазни 380В, 50ХЗ напајање (три фазе четири линије), неутрална линија треба чврсто повезати.

Користите напајање од 24В. Линија напајања се може водити са дна шасија или са леве стране електричне кутије. Када се укључи прекидач ваздуха, аутоматски дугме за ресетовање прекидача се увек укључује, а систем почиње да ради након што се укључи даљинско управљање. Притисните дугме горе или доле (види слику 3) да бисте подигли или спустили прекидач.




Слинг



5. шири део:

Информациони део се састоји од уређаја за контролу комуникације и хоризонталног Мо уређаја за окретање. Рао Бао добија композицију оквира. Кроз бојење кроз контролу, ладица се може контролисати за кретање горе и доле до вештачке зграде, а ручна кочница се може стиснути за ротацију. Хоризонтални ротациони уређај омогућава оператору да се лако примени. Рам за монтажу ладице треба повезати са ладицом.



Паковање, транспорт, инсталација и уградња

1. паковање, транспорт и монтажа

Приликом испоруке, цела машина је фиксирана на специјалном транспортном дну, а уравнотежена четири барна веза је фиксирана на корпусу са фиксном плочом, тако да се не може клизати уназад и уназад.

Делови опреме и резервоара за гориво су били мокри са кишом. Цела машина се такође може поделити на три дела: корпус, избалансиран механизам везања четири баре и контратеже компоненте за паковање и транспорт. Делови монтажне машине према графику, одбацити стражу и вертикалне водиче плоче, након што је кран у рукама изнад, да уравнотежи везу са четири баре, покретна рука, паралелна са платном за подршку руке на обе стране крста на руци на нивоу горњег водича, вожње вожње на четири повезане шипке и повезивање пистона, два водича уграђена у средини вертикалне водиче плоче пре и после, Затим састављена у складу са узорком у водичу



2. инсталација и запошљавање

Молимо вас да пажљиво прочитате упутства пре него што инсталирате машину. Током инсталације, калибрирајте ниво бетонског темеља, а затим фиксирајте целу машину на темељу. Повуците шишалицу до максималног радног радијуса на истој висини и направите кружни покрет од 340 степени. Пронађите хоризонталну тачку шишалице на трећој једнакој тачки, а хоризонтална грешка три тачке не би требало да прелази 15мм. Повежите се са трофазним 380В, 50ХЗ радном напајањем (три фазе четири жице), неутрална линија треба да буде сигурно повезана. Након што је провера исправна, затворите прекидач напајања електричне кутије, притисните дугме да проверите



Obratite pažnju na bezbednosna pitanja

Пре увођења напајања у машину, треба инсталирати три прекидача за заштиту од цурења.

2, шкољка машине мора бити уземљена (ПЕ линија), а уземљење је добро.

Пре отварања поклопца електричне кутије за одржавање, спољашње напајање мора прво бити искључено.

Приликом рада на отвореном, треба предузети мере против кише и прашине. Строго је забрањено да киша до мокрих електричних апарата или киша уђе у резервоар.

5, даљински преносник треба да буде два месеца (у зависности од употребе) за замену батерије.



лубрикација

1. ваљане лежајеве сваког дела машине су подмазане калцијумом, очишћене и замењене једном сваких шест месеци.

Контактна површина између предњег и задњег вертикалног возача и ваљка је подмазана калцијумом једном месечно.

3, резервоар за уље са 32# ~ 48# хидрауличним уљем против хабања, површина уља не би требало да буде на дну линије површине уља на прозору уља 10мм испод, модел хидрауличног уља према употреби животне средине, чишћење сваких шест месеци, заменити једном.

2 Електрични шематски дијаграм






Табела 2:



Ne ne

Код

Име

Спецификације

QУантић

примедбе

1

М

Мотор

Показано на столу1

1



2

КФ

Ваздушни прекидач

ДЗ47-60-Д16

1



3

У

RЕкзистенцију

КБПЦ30-10

1



4

СБ1СБ2СБ3СБ4

REmojicOntrol

КСЈ-Е2 ТКС

1

AC24В

5

КМ1КМ2

AC контакт

ЦЈКС1-9

2

AC24В

6

ИВ1ИВ2

Магнетна замена вентила

ДСГ-02 3Ц60-Д24

2

AC24В

7

ТЦ

cOntrolТТрансформатор



БК-50 380В / 24В

1





Фигура 5

Схема хидрауличног система
